Кронштейны для радиаторов Tubog

Кронштейны для трубчатых радиаторов Tubog представлены в различных вариантах для настенного и напольного монтажа, включая стальные и алюминиевые модели с регулируемыми элементами. Они различаются по конструкции, материалам, способу установки и максимально допустимой нагрузке, что позволяет выбрать оптимальное решение для любых условий — от классических настенных креплений до специализированных кронштейнов для горизонтальных и напольных радиаторов.

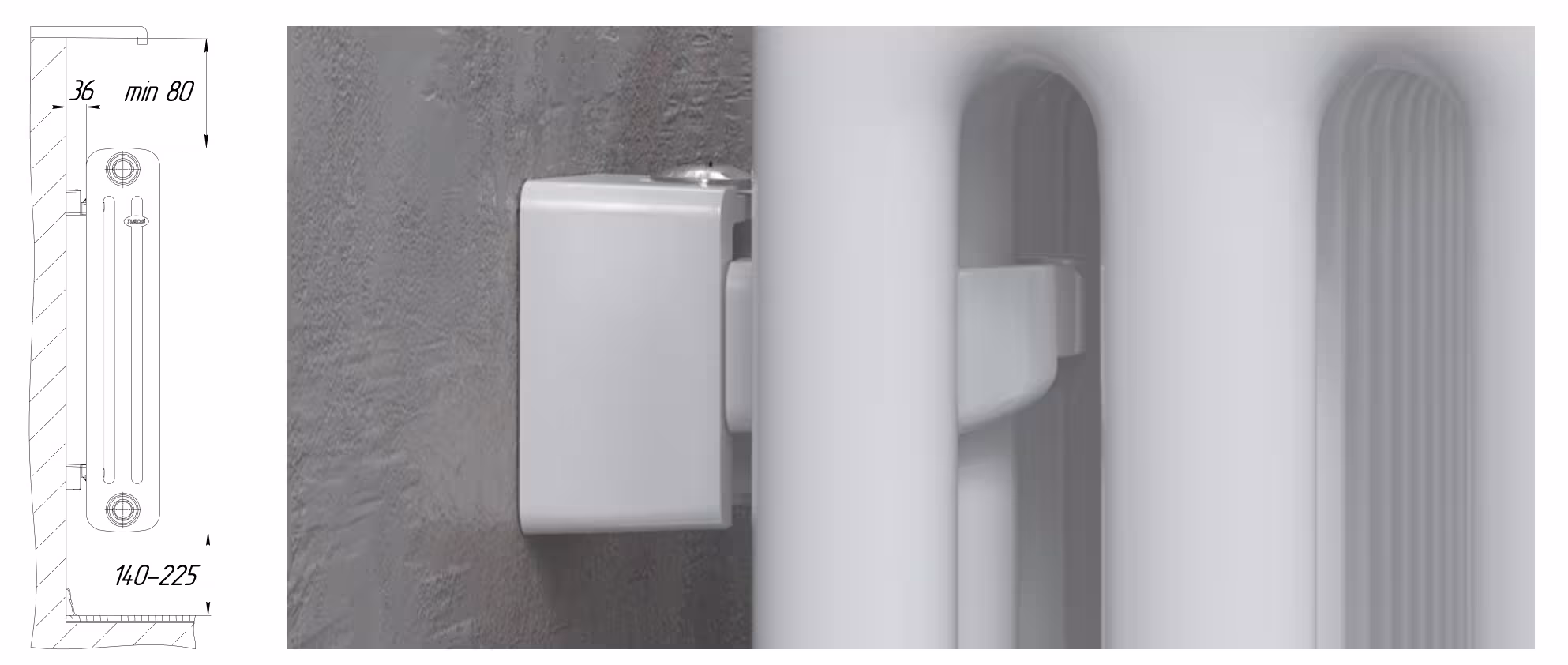

Настенные стальные кронштейны TUB: Классика надежности

Этот кронштейн, изготовленный методом холодной штамповки из прочной стали толщиной 2,5 мм и покрытый долговечной порошковой эмалью, является стандартом для настенного крепления трубчатых радиаторов TUBOG. Он идеально подходит для монтажа на несущие вертикальные поверхности, такие как кирпичные, бетонные или деревянные стены. Важно отметить, что данная модель не предназначена для использования с радиаторами модификаций TUM и TUH. Установка производится попарно: два кронштейна располагаются один под другим, поддерживая две колонки радиатора. Оба элемента являются несущими, обеспечивая максимальную устойчивость. Максимально допустимая нагрузка на один кронштейн составляет 80 кг, поэтому при самостоятельном подборе их количества необходимо тщательно учитывать полную массу прибора, включая теплоноситель. Радиаторы TUBOG серийно поставляются укомплектованными необходимым количеством этих кронштейнов в цвет прибора, что гарантирует идеальное сочетание и упрощает установку.

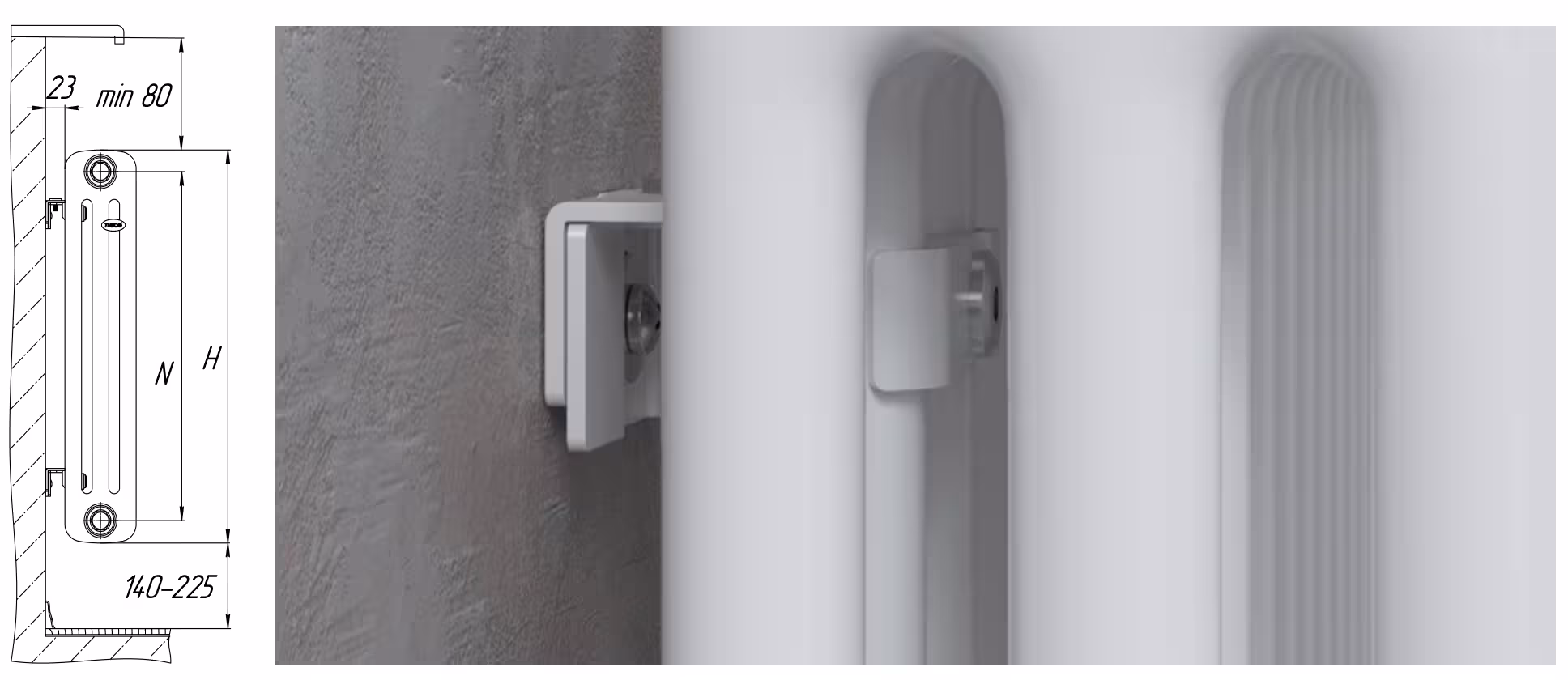

Настенные алюминиевые кронштейны TUB | TUM: Эстетика и функциональность

Созданные из высококачественного алюминиевого сплава методом литья под высоким давлением и покрытые порошковой эмалью, эти кронштейны представляют собой элегантное и эффективное решение для установки трубчатых радиаторов на вертикальные стены из кирпича, бетона или дерева. Их особенностью является минимальная видимость после монтажа, что делает их идеальным выбором для интерьеров, где важна эстетика. Установка осуществляется парами на одну колонку: верхний кронштейн выполняет несущую функцию, а нижний – удерживающую. Максимально допустимая нагрузка на одну пару кронштейнов достигает 70 кг, что требует учета массы прибора с теплоносителем при расчетах. Комплект поставки включает два кронштейна с необходимым крепежом.

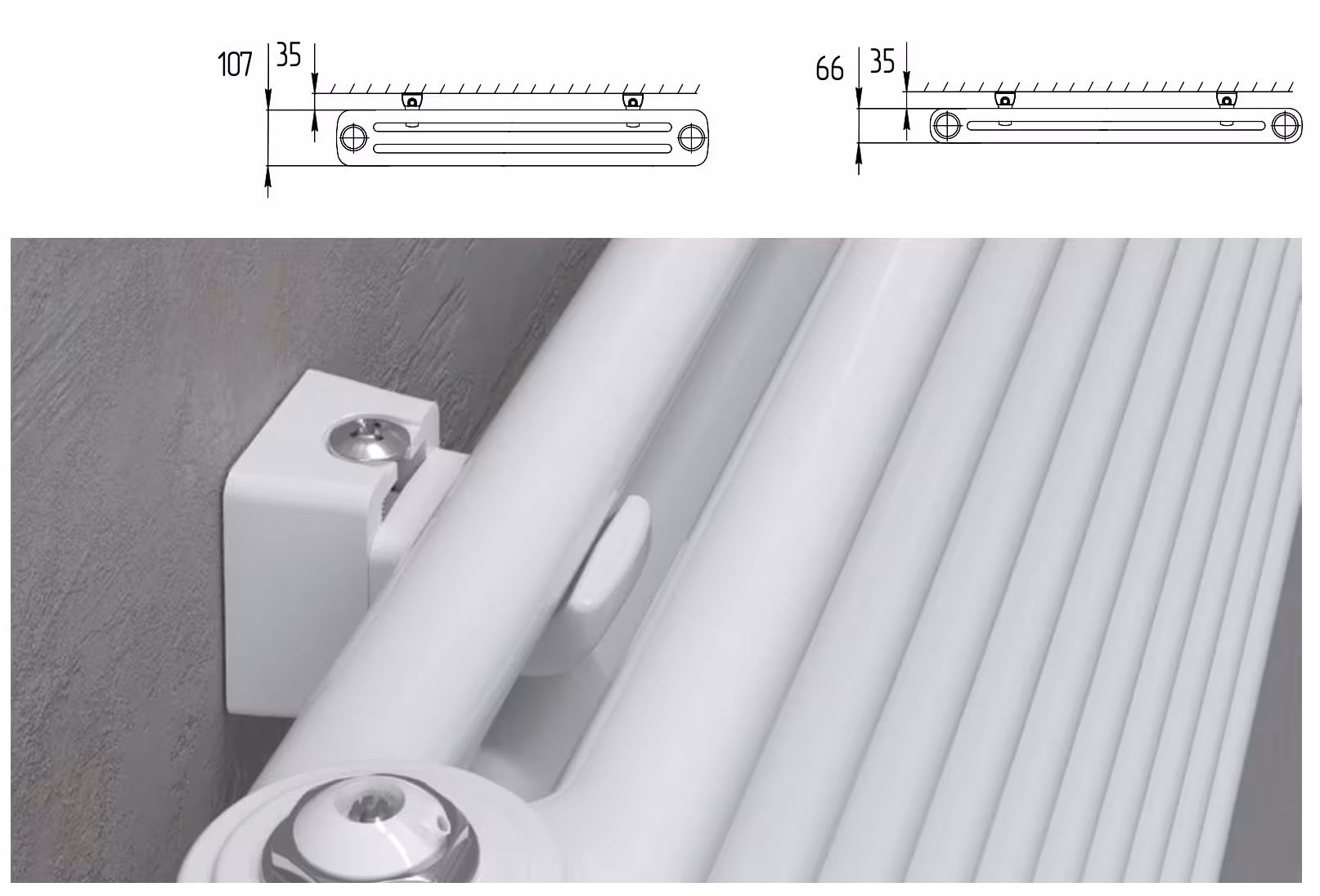

Настенные регулируемые алюминиевые кронштейны TUH: Специализированное решение для горизонтальных моделей

Эти специализированные кронштейны, также выполненные из алюминиевого сплава методом литья под высоким давлением и покрытые порошковой эмалью, разработаны эксклюзивно для горизонтальных радиаторов TUBOG TUH. Они обеспечивают надежное крепление приборов на вертикальные основания из кирпича, бетона или дерева. Установка осуществляется согласно подробной инструкции по монтажу, где верхний кронштейн является несущим, а нижний – удерживающим. Максимальная нагрузка на одну пару кронштейнов составляет 70 кг, и при подборе их количества необходимо учитывать полную массу радиатора с теплоносителем. Комплект включает два кронштейна с крепежом, обеспечивая полноценное решение для установки горизонтальных моделей.

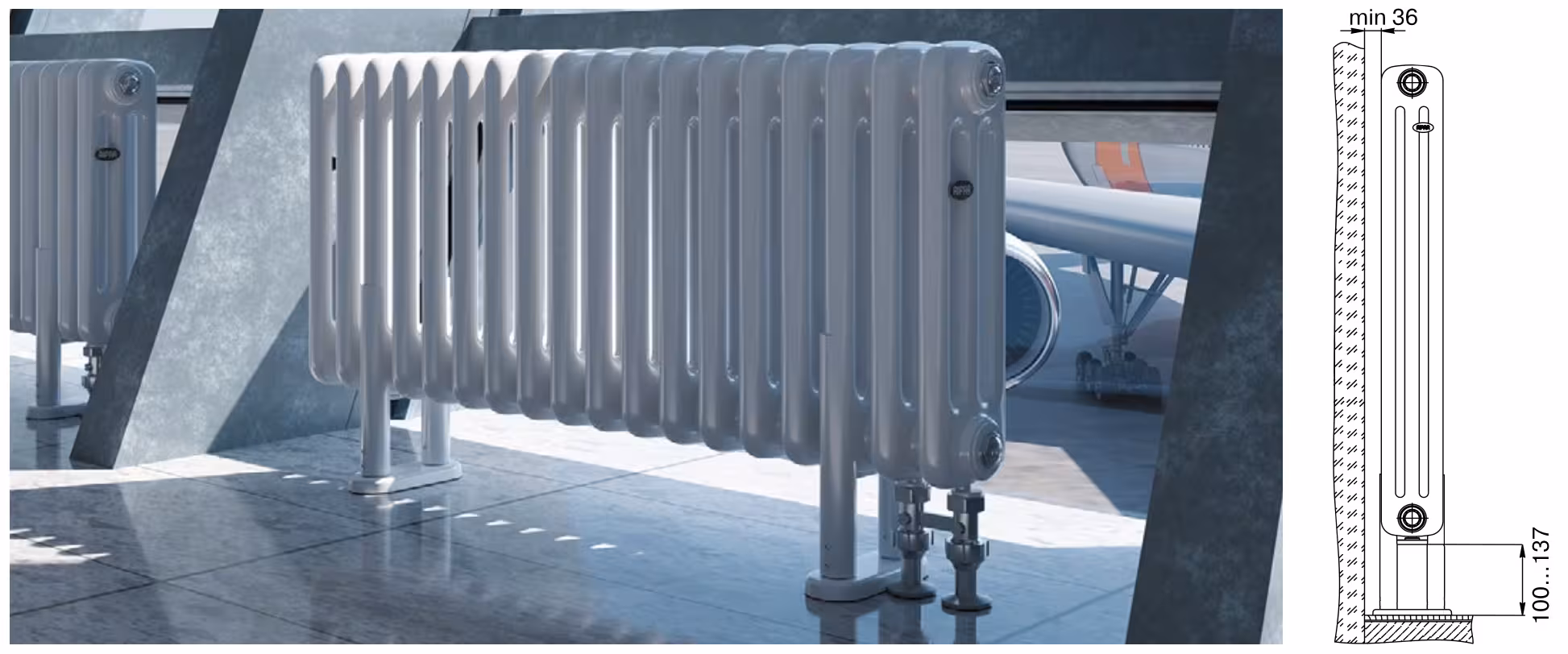

Напольные регулируемые стальные кронштейны TUB | TUM: Гибкость и устойчивость

Эти кронштейны, изготовленные из стали (или комбинации стали/алюминия) и покрытые порошковой эмалью, являются идеальным решением для установки радиаторов Tubog на любой тип пола – как чистовой, так и черновой. Они незаменимы в ситуациях, когда настенное крепление невозможно или нежелательно. Доступны специализированные модели: TNK.02 для 2-х колончатых и TNK.03 для 3-х колончатых радиаторов. Одной из ключевых особенностей является возможность вертикальной регулировки до 37 мм, что позволяет идеально выровнять все радиаторы, компенсируя возможные перепады высот пола. В комплект входят все необходимые крепления для монтажа к большинству строительных материалов. При подборе количества кронштейнов важно учитывать массу прибора с теплоносителем и его секционность для обеспечения симметричной и устойчивой установки. Следует помнить, что максимальная высота радиатора, устанавливаемого на эти напольные кронштейны, не должна превышать 665 мм. Напольные кронштейны приобретаются отдельно и не входят в стандартную комплектацию радиатора.

Сравнительная таблица кронштейнов для радиаторов TUBOG

Рекомендации по монтажу радиаторов и кронштейнов RIFAR TUBOG

Для обеспечения долговечности, эффективности и безопасности вашей системы отопления с радиаторами RIFAR TUBOG, а также для успешного монтажа радиаторов Tubog, следуйте общим рекомендациям:

1. Соответствие несущей способности: Перед началом любых монтажных работ крайне важно сопоставить несущую способность выбранной поверхности (стены или пола) с полной нагрузкой от радиатора, заполненного теплоносителем. Ответственность за соблюдение строительных норм и расчет нагрузок лежит на пользователе или монтажной организации.

2. Температурный режим: Приступайте к установке радиатора только после того, как он достигнет комнатной температуры естественным путем. Избегайте ускоренного нагрева прибора любыми сторонними источниками тепла, чтобы предотвратить деформации и повреждения.

3. Защитная пленка: Монтаж радиатора к трубопроводам рекомендуется проводить, не снимая заводскую защитную полиэтиленовую пленку. Эта пленка служит барьером от случайных повреждений в процессе установки. Удалять ее следует непосредственно перед вводом системы отопления в эксплуатацию.

4. Возможность перекрытия: Убедитесь, что система монтажа обеспечивает обязательную возможность перекрытия подачи и отвода теплоносителя к каждому радиатору. Это упростит будущее обслуживание, ремонт или замену.

5. Монтаж на пористые основания: При установке радиаторов на стены из пористых материалов, таких как газобетон или пенобетон, необходимо тщательно изучить инструкцию и требования к монтажу дюбелей, которые входят в комплект кронштейнов. Использование правильных крепежных элементов критически важно для надежности.

6. Оптимальная теплоотдача: Расположение кронштейнов и, соответственно, самого радиатора, должно строго соответствовать схемам, указанным в паспорте изделия. Это гарантирует беспрепятственную циркуляцию воздуха и, как следствие, максимальную теплоотдачу прибора.

7. Точная регулировка после монтажа:

   • Горизонтальная регулировка: Каждый настенный кронштейн позволяет выполнить точную горизонтальную регулировку положения радиатора в пределах ±2,5 мм, что помогает добиться идеального выравнивания.
   • Вертикальная регулировка установочной планки: Установочная планка обеспечивает диапазон вертикальной регулировки ±6 мм, что позволяет точно настроить высоту прибора.
   • Дополнительная вертикальная регулировка (при необходимости): Если требуется более тонкая вертикальная настройка, можно аккуратно сместить положение радиатора между прижимной скобой и основанием кронштейна.
   • Окончательная фиксация: После того как радиатор навешен на установочные планки и его горизонтальное положение тщательно проверено, производится окончательная фиксация прибора путем закручивания винтов М6.

Соблюдение этих рекомендаций позволит вам выполнить качественный и безопасный монтаж радиаторов Tubog, обеспечивая их долгую и эффективную работу.
