Как установить радиатор Tubog на настенный кронштейн

Для оптимальной теплоотдачи и корректного функционирования радиатора важно соблюдать минимальные расстояния от подоконника и/или пола, как показано на рис. 1. Расстояние от стены обеспечивается конструкцией кронштейна, что упрощает монтаж.

Если вы еще не дошли до выбора модели, схемы подключения и комплекта поставки, сначала проверьте общий материал ошибки при установке радиаторов Tubog. Он помогает избежать ситуации, когда крепления уже размечены, а радиатор или узел подключения подобраны неверно.

Если тип крепления ещё не выбран, сначала изучите как подобрать кронштейны для Tubog: там сравниваются настенный и напольный варианты и перечислены данные, которые нужно сверить с паспортом и проектом.

Важно: Перед началом монтажа кронштейнов и установки прибора обязательно соотнесите несущую способность стен и массу радиатора с теплоносителем. Пользователь самостоятельно несет ответственность за соблюдение норм монтажа и расчет несущей способности основания. Максимальная нагрузка на один кронштейн составляет 80 кг.

При монтаже на пористые основания стен (газоблок или пенобетон) необходимо строго соблюдать инструкцию и требования по монтажу дюбелей, входящих в комплект.

Пошаговая инструкция по монтажу

Шаг 1. Сборка основания кронштейна

Соберите основание кронштейна с прижимной скобой с помощью винта М8 и пружины, входящих в комплект. Достаточно наживить винт на несколько оборотов и расположить скобу, как показано на рис. 14.

Шаг 2. Установка основания на радиатор

Установите основание и прижимную скобу кронштейна на соответствующие колонки в верхней и нижней частях радиатора с обратной стороны, как показано на рис. 15.

Шаг 3. Фиксация прижимной скобы

Поверните прижимную скобу на 90 градусов и зафиксируйте винтом, входящим в комплект, как показано на рис. 16.

Шаг 4. Разметка и крепление планки

Снимите размеры «А» и «В» рис. 17. Выполните разметку основания согласно рис. 18. Для оптимальной теплоотдачи расположите прибор согласно схеме рис. 1.

Шаг 5. Крепление установочной планки

Закрепите установочную планку как показано на рис. 18. Планка имеет диапазон вертикальной регулировки ± 6 мм.

Шаг 6. Навешивание и регулировка

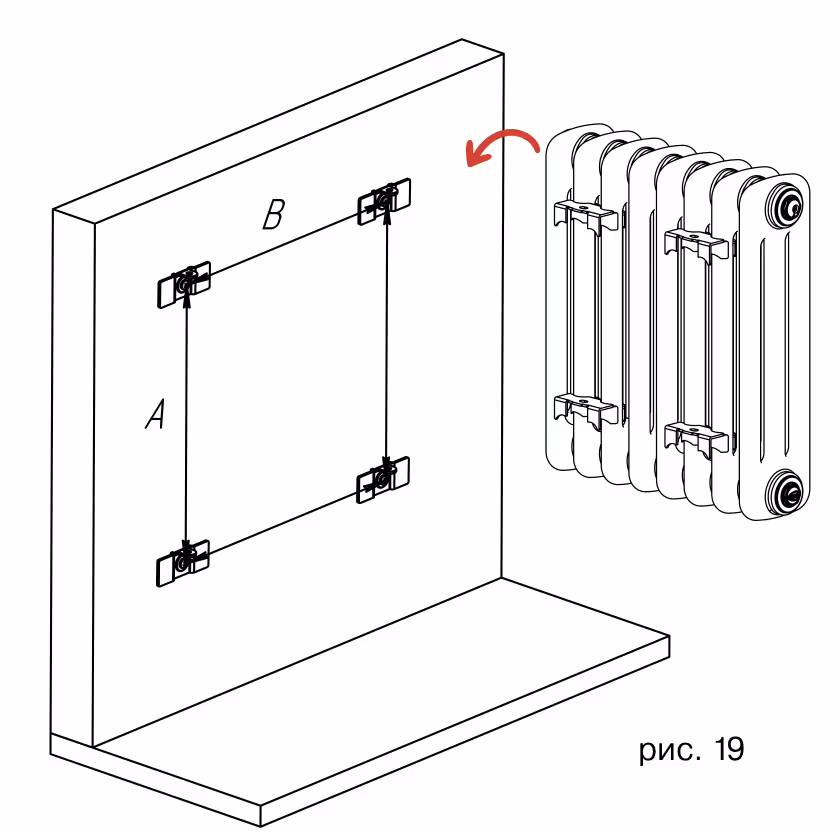

Навесьте радиатор основаниями кронштейна на установочные планки, зафиксированные на стене как показано на рис. 19. Проверьте горизонтальное положение радиатора с помощью уровня. Каждый кронштейн позволяет осуществить горизонтальную регулировку прибора на ± 2,5 мм. В случае необходимости отрегулируйте положение радиатора. Проверьте распределение нагрузки на верхние кронштейны.

Шаг 7. Окончательная фиксация

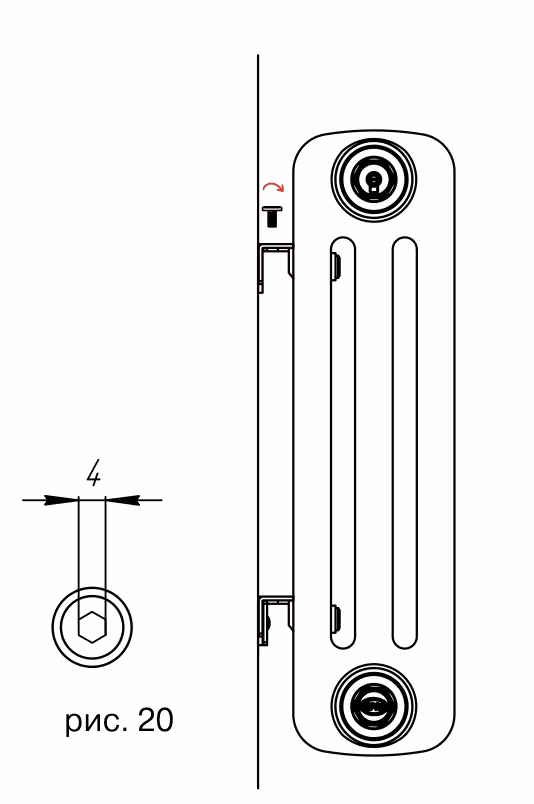

В случае когда не достаточно регулировки по вертикали ± 6 мм можно отрегулировать положение радиатора смещением его между прижимной скобой и основанием кронштейна. Посредством закручивания винтов М6 осуществите окончательную фиксацию прибора рис 20.

Крепления при изменении формата радиатора

При замене горизонтального прибора вертикальным меняются положение опор, масса выбранной сборки и доступ к арматуре. Не переносите разметку старых кронштейнов автоматически: воспользуйтесь чек-листом замены батареи на вертикальную. Если ограничение связано с низким подоконником, сравните низкие Tubog высотой 365 и 415 мм: они могут позволить сохранить подоконное размещение после проверки мощности и размеров.
