Аксессуары для радиаторов Tubog: что нужно для монтажа, подключения и регулировки
Для монтажа радиатора Tubog могут понадобиться настенные или напольные кронштейны, узел нижнего подключения, термостатическая гарнитура, терморегулятор и переходная футорка G 3/4” x G 1/2”. Конкретный набор зависит от типа радиатора, способа установки, схемы подключения и того, нужно ли автоматическое регулирование температуры. Для настенного монтажа обычно используются кронштейны, для напольной установки - регулируемые напольные опоры, для нижнего подключения - прямой или угловой узел 50 мм, а для регулировки температуры - термостатическая головка или гарнитура с термостатическим управлением.
| Аксессуар | Для чего нужен | Когда выбирать |
|---|---|---|
| Настенные кронштейны Tubog | Крепление радиатора к стене | Стандартный настенный монтаж |
| Стальной настенный кронштейн | Несущее крепление для стальных трубчатых радиаторов | Когда требуется надежное крепление с учетом массы радиатора |
| Напольный кронштейн 2-колончатый | Установка 2-колончатого Tubog на пол | Если стена слабая, стеклянная, декоративная или монтаж нужен на пол |
| Напольный кронштейн 3-колончатый | Установка 3-колончатого Tubog на пол | Для более глубоких моделей и напольного монтажа |
| Узел нижнего подключения прямой | Подключение радиатора снизу, трубы выходят из пола | Для аккуратного нижнего подключения без поворота |
| Узел нижнего подключения угловой | Подключение снизу или от стены с поворотом | Когда подводка требует углового выхода |
| Угловая термостатическая гарнитура | Подключение и регулировка температуры | Когда нужно аккуратное подключение с терморегулированием |
| Терморегулятор Rifar | Автоматическое поддержание температуры | Для управления комфортом в помещении |
| Терморегулятор Rifar by ICMA хром | То же, но с хромированным исполнением | Когда видимая арматура должна смотреться аккуратнее |
| Футорка G 3/4” x G 1/2” | Переход между резьбами | При несовпадении резьбы радиатора, арматуры и трубопровода |
Почему аксессуары надо выбирать вместе с радиатором
Радиатор Tubog нельзя выбирать отдельно от монтажа. Покупатель обычно смотрит на высоту, количество секций, цвет и мощность, но в день установки все упирается в комплектующие: как радиатор будет закреплен, какой узел подключения подойдет к вашей разводке и где будет стоять терморегулятор. Дорогой и красивый радиатор легко испортить неудачной арматурой или случайно подобранными переходниками.
Это особенно важно, если вы рассматриваете вертикальные радиаторы Tubog или радиаторы Tubog Ventil DV1. У таких моделей инженерная часть часто на виду, поэтому эстетика подключения напрямую влияет на итоговый вид стены.
Настенные кронштейны Tubog
Для стандартного настенного монтажа используются фирменные кронштейны Tubog. Они ставятся парами на одну колонку: верхний кронштейн несущий, нижний удерживающий. Производитель указывает максимальную нагрузку на пару 70 кг, поэтому количество кронштейнов нужно подбирать не «на глаз», а с учетом массы радиатора вместе с теплоносителем.
Высокие модели требуют более внимательного расчета крепежа, особенно если радиатор ставится в проходной зоне или рядом с мебелью. Перед покупкой полезно сверить отступы и точки крепления по статье рекомендации по монтажу вертикальных радиаторов.
Отдельный вариант - стальной настенный кронштейн Tubog. Он рассчитан на установку стальных трубчатых радиаторов на вертикальные стены, ставится парами на две колонки, оба кронштейна являются несущими. Максимальная нагрузка на один кронштейн - 80 кг.
Если радиатор устанавливается на открытой стене, обращайте внимание не только на несущую способность, но и на внешний вид фурнитуры. Для цветных приборов это особенно заметно, поэтому лучше заранее сопоставить крепеж с разделом цвета и покрытия Tubog.
Напольные регулируемые кронштейны
Если стена слабая, стеклянная, декоративная или вызывает сомнения по несущей способности, монтаж на пол часто безопаснее и проще в реализации. Для этого используются напольные регулируемые кронштейны Tubog. Они не входят в базовую комплектацию радиатора и подбираются отдельно.
По данным производителя, кронштейны выполнены из стали, рассчитаны на крепление к распространенным строительным основаниям (включая бетон и кирпич), допускают монтаж на черновой и чистовой пол и имеют регулировку по высоте. Это позволяет выставить приборы в одну линию даже при перепадах отметки пола.
Напольный регулируемый кронштейн для 2-колончатых Tubog
Подходит для более тонких 2-колончатых моделей, когда нужна устойчивая опора без передачи полной нагрузки на стену.
Напольный регулируемый кронштейн для 3-колончатых Tubog
Используется для более глубоких и массивных моделей, где важна повышенная устойчивость при напольной установке.
Узлы нижнего подключения - прямой и угловой
Для нижнего подключения Tubog используется двойной узел 50 мм с накидной гайкой G 3/4” и евроконусом. Оба варианта имеют шаровый кран и позволяют перекрыть радиатор для обслуживания.
Прямой узел нижнего подключения
Нужен, когда трубы выходят из пола прямо под радиатор без смещения и поворота. Артикул производителя: R.Ad.H01.

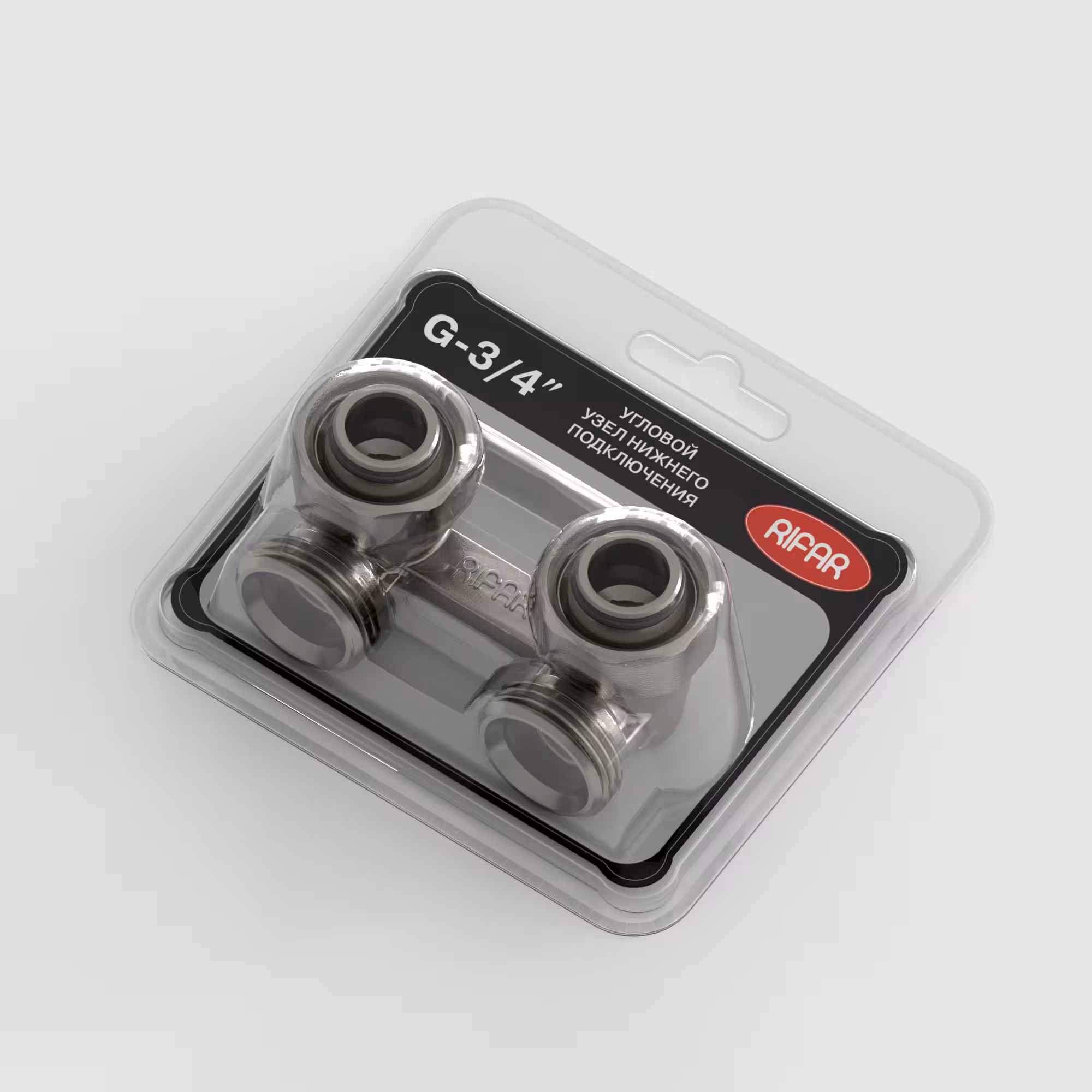

Угловой узел нижнего подключения
Нужен, когда подводка идет от стены или требуется изменить направление подключения. Артикул производителя: R.Ad.L01.
Выбор узла лучше сделать до чистовой отделки стен и пола, чтобы не переделывать выводы труб. По сценариям подключения читайте: как выбрать подключение вертикального радиатора.

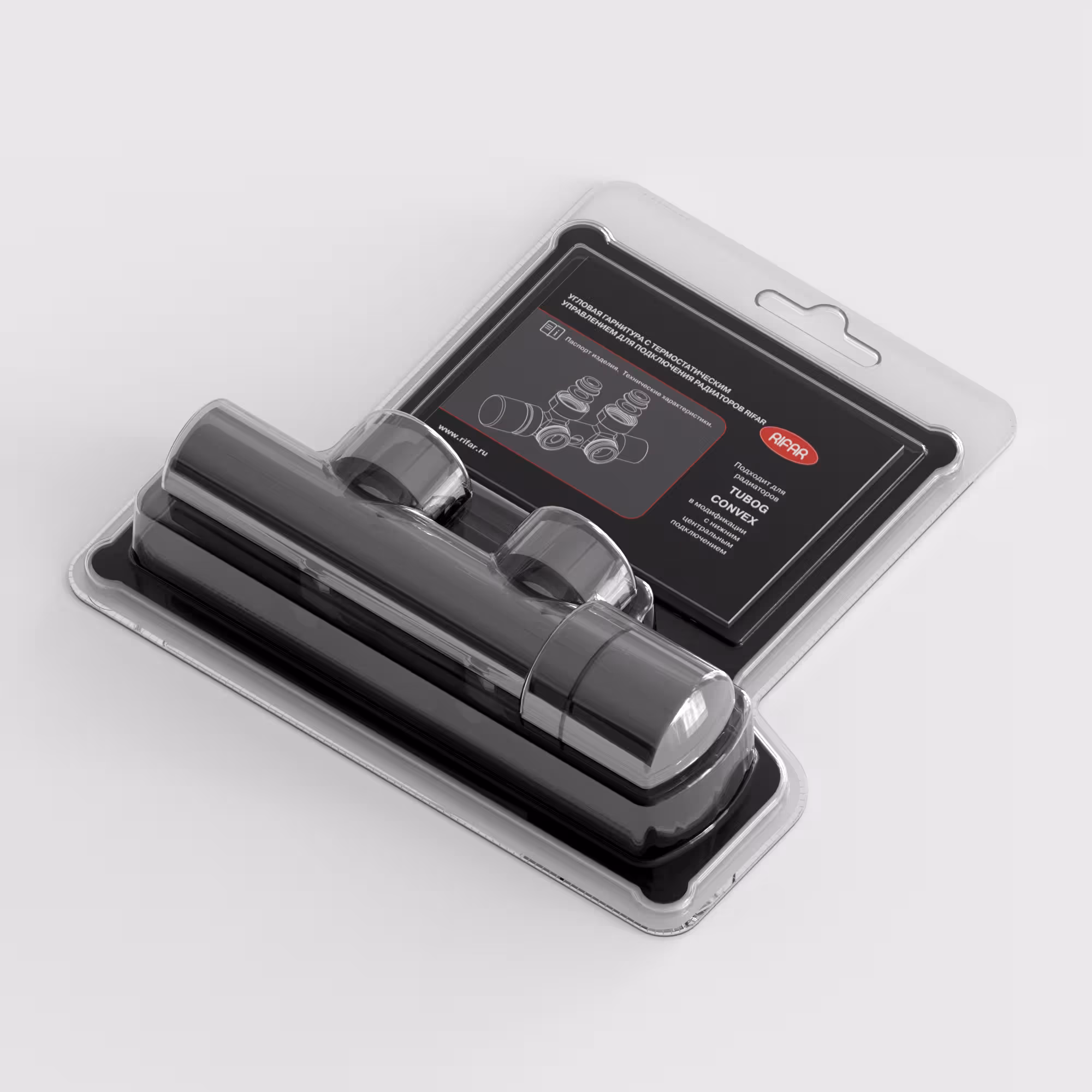

Угловая гарнитура с термостатическим управлением
Это решение для тех, кому нужно одновременно аккуратное подключение и регулирование температуры. Для видимых зон у гарнитуры важный плюс - хромированное покрытие корпуса.
Ключевые характеристики по данным производителя: материалы латунь, нержавеющая сталь и EPDM; подключение к прибору через накидную гайку G 3/4”; подключение к трубопроводу наружная резьба G 3/4”; максимальная температура 110 °C; максимальное рабочее давление 10 бар; срок службы не менее 10 лет; гарантия 2 года; производство Италия.
Если радиатор стоит на открытой стене, такая гарнитура обычно выглядит аккуратнее обычной технической арматуры.
Автоматические терморегуляторы Rifar
Термоголовка не делает радиатор «мощнее». Она регулирует подачу теплоносителя, чтобы температура в помещении держалась стабильнее. Это особенно полезно в спальнях, детских и солнечных комнатах, где часто бывает перегрев.

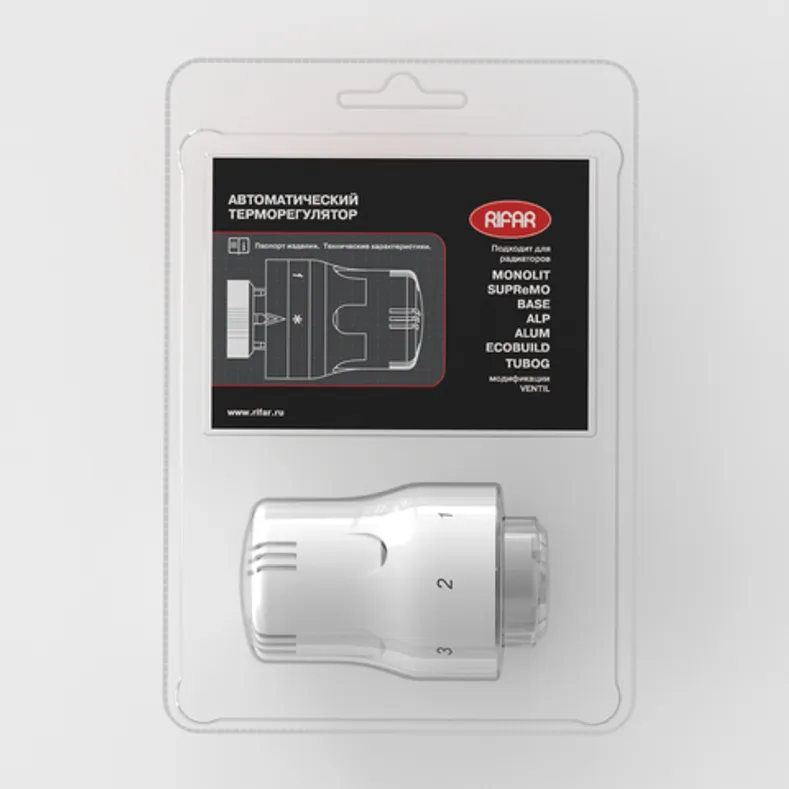

Автоматический терморегулятор Rifar
Базовый вариант для практичных задач: диапазон регулировки 6-28 °C, защита от замерзания 6 °C, резьба M30x1,5, максимальная рабочая температура 110 °C.

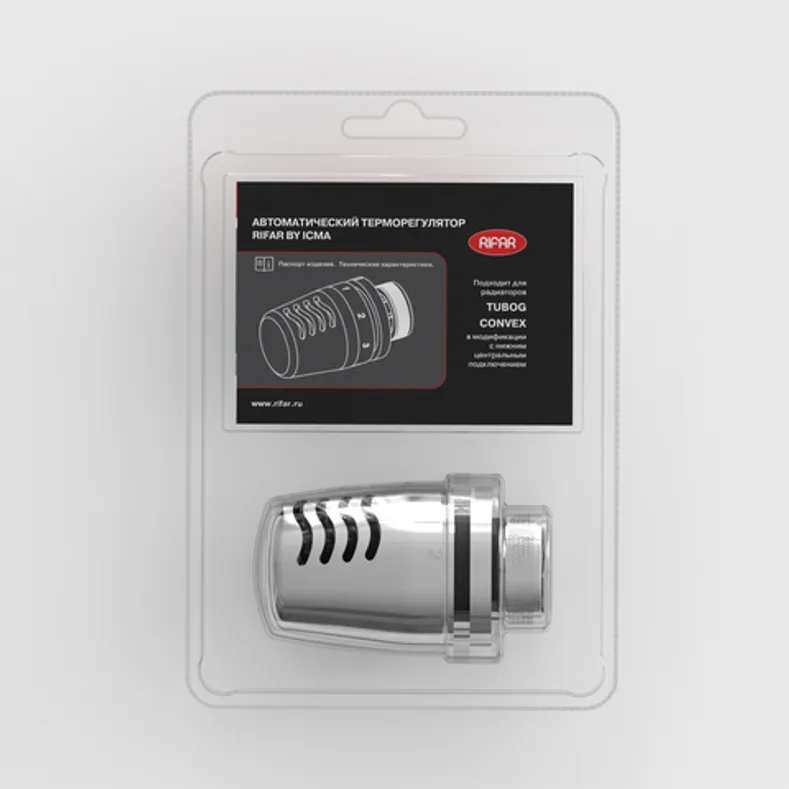

Автоматический терморегулятор Rifar by ICMA (хром)
Визуально более аккуратный вариант для открытых узлов: диапазон 7-28 °C, защита от замерзания 7 °C, резьба M30x1,5, максимальная температура 110 °C, рабочее давление до 10 бар.
Если выбираете между заводским и внешним решением, сравните: встроенный термовентиль или внешний терморегулятор.
Футорка G 3/4” x G 1/2”
Футорка - это переходник между резьбами, когда соединяемые элементы имеют разный стандарт.
По спецификации производителя: латунный корпус, горячая штамповка, никелевое антикоррозионное покрытие, рабочая температура от -10 °C до +110 °C, рабочее давление до 10 bar, вес около 27 г.
Футорка кажется мелочью, но именно такие детали чаще всего срывают монтаж в день установки. Поэтому комплект резьбовых переходов лучше проверять заранее.
Как собрать комплект под разные сценарии
Сценарий 1: новая квартира, нижняя разводка, чистый интерьер
Чаще всего нужны: радиатор, узел нижнего подключения (прямой или угловой), терморегулятор или гарнитура с термостатическим управлением, кронштейны по массе прибора, переходники по резьбе.
Сценарий 2: замена старой батареи без большой переделки
Фокус на совместимости: существующая схема подключения, крепеж по фактической стене, переходники резьбы, терморегулятор под рабочие параметры системы. Перед заказом проверьте, какие именно нужны аксессуары для нижнего подключения Tubog.
Сценарий 3: вертикальная модель у панорамного окна или в студии
Критично заранее учесть тип крепления (настенный или напольный), точки подключения, доступ к термоголовке и обслуживание. Для таких проектов часто важны не только мощность и цвет, но и легкая уборка радиаторов Tubog, чтобы прибор оставался удобным в эксплуатации.
FAQ
Какие аксессуары обязательны для монтажа Tubog?
Минимум - корректный крепеж и узел подключения под вашу схему труб. Все остальное (терморегулятор, гарнитура, переходники) зависит от сценария монтажа и требований к регулировке температуры.
Когда нужны напольные кронштейны, а когда достаточно настенных?
Настенные подходят для стандартного монтажа на надежную стену. Напольные берут, когда стена слабая или декоративная, либо когда радиатор ставят в зоне, где удобнее передать основную нагрузку на пол.
Чем прямой узел нижнего подключения отличается от углового?
Прямой - для вывода труб строго снизу под радиатором. Угловой - когда подводка идет от стены или нужен поворот направления подключения.
Стоит ли брать терморегулятор сразу с радиатором?
Да, лучше заранее. Терморегулятор помогает удерживать комфортную температуру и обычно снижает перегрев в помещениях с переменной солнечной нагрузкой.
Почему комплектующие важно проверять до дня монтажа?
Потому что несоответствие резьбы, нехватка крепежа или неверный узел подключения чаще всего обнаруживаются уже в день установки, когда сроки и стоимость работ начинают расти.
Если нужен подбор под конкретную схему, отправьте запрос через каталог радиаторов Tubog или сразу напишите в форму подбора.
