Радиаторы Tubog с боковым подключением: выбор и монтаж

Радиаторы Tubog с боковым подключением выбирают прежде всего для замены старой батареи и подключения к трубам, уже выведенным сбоку. Коллекторы имеют резьбу G3/4, а симметричная конструкция допускает предусмотренные производителем схемы B1-B4 с подачей и обраткой слева, справа или по диагонали. Для наиболее равномерного прогрева RIFAR указывает оптимальными схемы с движением теплоносителя сверху вниз. До заказа нужно проверить межосевое расстояние, сторону подачи, тип системы, байпас и доступное место для арматуры. Если разводка создается заново и трубы можно скрыть снизу, боковую модификацию стоит дополнительно сравнить с Tubog Ventil DV1.

Эта таблица помогает выбрать направление, но не заменяет проект подключения. Одинаковое расположение труб в двух квартирах может относиться к разным системам и требовать разной арматуры. Особенно важна проверка в многоквартирном доме, где радиатор является частью общего стояка и ошибка влияет на соседние помещения. Для подбора достаточно заранее подготовить фотографии узла, размеры и данные о подаче - это дешевле, чем переделывать готовую обвязку.

Радиаторы Tubog с боковым подключением - когда это лучший выбор

Боковое подключение рационально, когда старый прибор демонтируют, но разводку труб и отделку желательно сохранить. В типовой подоконной зоне подача и обратка уже находятся рядом со стояком, поэтому переход на нижнее подключение потребовал бы штробления стены, вскрытия пола или заметных внешних подводок. Если межосевое расстояние совпадает, а выбранный Tubog подходит по мощности и габаритам, объем монтажных изменений можно сократить. Однако решение принимают по всей схеме, а не только по расстоянию между трубами.

В новом доме боковое подключение тоже может быть оправдано, если доступ к арматуре и простота обслуживания важнее скрытых труб. Внешний термостатический клапан легко осмотреть и заменить без вмешательства во внутреннюю конструкцию радиатора. Для технических помещений, готовых стояков и объектов с понятной боковой разводкой это часто практичнее. В интерьере с трубами из пола обычно аккуратнее выглядит коллекция Tubog Ventil DV1, где нижний узел и встроенный клапан предусмотрены конструкцией.

Что означает боковая схема B1-B4

Актуальный паспорт RIFAR показывает четыре схемы бокового подключения и отмечает симметричность радиатора. Это означает, что заглушку и воздухоспускной клапан можно переставить в соответствии с выбранным направлением монтажа, а подключение организовать с нужной стороны. Варианты отличаются расположением подачи и обратки - на одной стороне или по диагонали. Производитель называет оптимальными схемы, в которых теплоноситель движется сверху вниз, поэтому направление потока нужно выяснить до сборки узла.

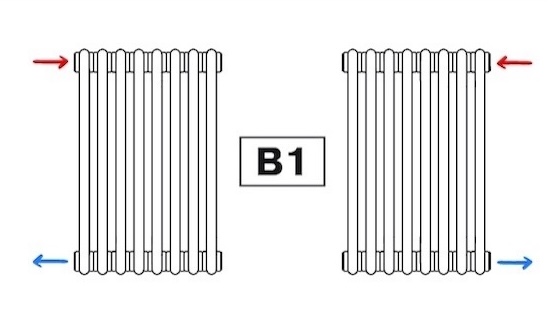

На схеме B1 подача входит в верхний коллектор, а обратка выходит из нижнего коллектора с той же стороны. Радиатор можно ориентировать на левое или правое подключение, если это соответствует реальной разводке. Для длинного прибора проектировщик может выбрать диагональную схему, чтобы сократить риск неравномерного прогрева удаленных секций. Конкретный вариант должен учитывать длину радиатора, расход теплоносителя и гидравлику системы, поэтому обозначение B1 не следует автоматически переносить на любой объект.

Замена старой батареи без переноса труб

Сначала измеряют расстояние между центрами верхней и нижней подводки. Для популярных Tubog 2057 и 3057 оно составляет 500 мм при полной высоте корпуса 565 мм, для 2052 и 3052 - 450 и 515 мм, для 2047 и 3047 - 400 и 465 мм. Затем проверяют глубину: двухтрубчатые модели занимают 66 мм, трехтрубчатые - 107 мм без учета монтажного расстояния от стены. Подробное сравнение шести вариантов собрано в статье про радиаторы Tubog высотой 500 мм.

После размеров определяют направление потока. По внешнему виду старых труб не всегда понятно, где подача и обратка, особенно если стояк скрыт или система была изменена предыдущими владельцами. Монтажник должен проверить схему и установить воздухоотводчик в верхнее свободное отверстие, а заглушку - в оставшееся. Если длина нового прибора отличается от старого, одновременно проверяют место для клапана, американки, переходников и доступа к регулировке.

Совпадение межосевого расстояния не означает равную тепловую мощность. Старый чугунный, алюминиевый, биметаллический или панельный радиатор имеет другую конструкцию и паспортные условия испытаний. Новый Tubog подбирают по теплопотерям помещения и фактическому температурному напору, а не по принципу одна старая секция равна одной новой. Для первичного расчета можно использовать калькулятор мощности радиаторов Tubog, но финальную конфигурацию подтверждают с учетом проекта дома.

Боковое подключение в однотрубной системе

В однотрубной системе теплоноситель последовательно проходит по общему контуру, поэтому узел радиатора не должен перекрывать или чрезмерно сужать стояк. Байпас сохраняет циркуляцию при ограничении потока через прибор, а его расположение и диаметр влияют на распределение воды между радиатором и перемычкой. У Tubog номинальная резьба коллекторов G3/4, но одно это не делает любую схему безопасной. Полный разбор приведен в статье о подключении Tubog в однотрубной системе.

В квартире нельзя произвольно удалять байпас, ставить кран на общий обход или менять диаметр стояка ради более аккуратного вида. Монтаж в системе коллективного пользования производитель требует выполнять по теплотехническому проекту и согласовывать с организацией, которая отвечает за эксплуатацию отопления. Перед заказом полезно сфотографировать стояк от пола до потолка, оба отвода, байпас и существующую арматуру. Эти данные позволяют оценить не только совместимость радиатора, но и возможность регулирования без ущерба для циркуляции.

Боковое подключение или Ventil DV1

Боковая модификация выигрывает там, где трубы уже подходят к торцу прибора. Она требует внешнего клапана или запорной арматуры, зато обычно проще адаптируется к существующей системе и не заставляет переносить трассу вниз. Для замены в готовой квартире это часто снижает стоимость и риск повреждения отделки. Основные модели с такой комплектацией собраны в разделе радиаторов Tubog с боковым подключением.

Ventil DV1 рассчитан на нижнюю подводку и включает встроенный термостатический клапан, распределитель потока и внутренние элементы направления теплоносителя. Такое решение удобнее закладывать до чистовой отделки, когда трубы можно точно вывести из пола или стены. Термоголовка и узел нижнего подключения приобретаются отдельно, поэтому сравнивать нужно полную комплектацию и стоимость монтажа, а не только цену радиатора. Если выбор еще не сделан, используйте подробное сравнение Ventil DV1 и бокового подключения.

Какие модели Tubog выбрать

Для типовой установки под окном чаще рассматривают Tubog 2057 и Tubog 3057. У них одинаковая высота 565 мм и межосевое расстояние 500 мм, но 2057 имеет глубину 66 мм и мощность 68 Вт на секцию, а 3057 - глубину 107 мм и мощность 103 Вт при Delta T 70. Двухтрубчатая модель удобна рядом с проходом и мебелью, трехтрубчатая позволяет получить нужную мощность при меньшей длине. Если подоконник ниже, нужно смотреть модели 2047-3052 с межосевым расстоянием 400 или 450 мм.

Для узкого простенка подходят вертикальные Tubog 2180 и Tubog 3180, но боковая схема у высокого радиатора требует особенно внимательного выбора направления потока. У 2180 глубина 66 мм и мощность 198 Вт на секцию при Delta T 70, у 3180 - 107 мм и 320 Вт. Вертикальный прибор не становится заменой горизонтального только из-за высокой мощности, потому что меняется зона установки и распределение тепла у окна. До заказа нужно проверить ширину простенка, общую длину радиатора, расположение труб и возможность диагонального подключения.

Что проверить до заказа

Проверка начинается не с цвета радиатора, а с схемы объекта. Нужны фотографии, на которых одновременно видны стояк, подача, обратка, байпас и место установки, а также отдельный снимок с рулеткой между центрами труб. После этого фиксируют высоту подоконной зоны, доступную длину стены, расстояние труб от стены и сторону подхода. Затем рассчитывают мощность и выбирают модель, число секций и арматуру.

• Тип системы - однотрубная или двухтрубная.
• Направление подачи и обратки.
• Межосевое расстояние и вынос труб от стены.
• Полная высота, глубина и длина радиатора.
• Диаметр труб, состояние байпаса и доступ к кранам.
• Температурный график и требуемая мощность помещения.
• Согласование работ в общедомовой системе.

Последовательность важна, потому что каждый следующий выбор зависит от предыдущего. Если сначала заказать радиатор по внешнему виду, монтажнику может не хватить места для клапана или придется изменить рабочую схему стояка. Если выбрать число секций только по площади, прибор может не соответствовать реальным теплопотерям и температуре воды. Отправить исходные данные можно через форму подбора Tubog, чтобы до покупки проверить модель, подключение и комплектацию.

Частые ошибки при боковом подключении

Самая частая ошибка - перепутать подачу и обратку и получить менее равномерный прогрев. Вторая - считать, что одинаковое межосевое расстояние автоматически означает замену без сварки и переходников. Третья - поставить слишком длинный радиатор по односторонней схеме без проверки расхода и необходимости диагонального подключения. Четвертая - перенести или убрать байпас в однотрубной системе ради более чистого внешнего вида.

Отдельная группа ошибок связана с комплектацией. Покупатель учитывает корпус радиатора, но забывает про запорную арматуру, термостатический клапан, переходники и место для их обслуживания. Воздухоотводчик должен оставаться доступным, а трубы не должны создавать нагрузку на коллекторы. Практические риски подробнее разобраны в материале про ошибки при установке радиаторов.

Частые вопросы

Можно ли подключить Tubog сбоку слева или справа?

Да, боковой Tubog имеет симметричную конструкцию и допускает подключение с нужной стороны по предусмотренной схеме. Заглушку и воздухоспускной клапан устанавливают в свободные отверстия после выбора направления подачи и обратки. При этом нельзя определять поток только по тому, где удобнее поставить клапан. Сначала монтажник выясняет реальное направление теплоносителя, затем собирает узел.

Нужно ли диагональное подключение длинному Tubog?

Диагональная схема может улучшить распределение теплоносителя по длинному радиатору, но универсальной границы по числу секций без учета расхода нет. Решение зависит от длины прибора, диаметра подводок, напора и типа системы. Для стандартной конфигурации производитель показывает несколько допустимых схем и рекомендует движение сверху вниз. Конкретный вариант лучше закрепить в проекте или согласовать с опытным монтажником до заказа.

Можно ли поставить термоголовку на боковое подключение?

Можно, если на подаче установлен совместимый внешний термостатический клапан и у головки остается свободный доступ к воздуху помещения. Ее не следует закрывать плотной шторой, экраном или мебелью, иначе датчик будет оценивать локально нагретый воздух. В однотрубной системе регулирующую арматуру подбирают вместе со схемой байпаса и требованиями стояка. У Ventil DV1 клапан встроен, но термоголовка также приобретается и устанавливается отдельно.

Подойдет ли Tubog B1 вместо старой чугунной батареи?

Подойдет, если совпадают или корректно адаптируются трубы, а мощность нового прибора рассчитана для помещения. Для Tubog 2057 и 3057 межосевое расстояние равно 500 мм, что часто соответствует существующей подводке, но полная высота корпуса составляет 565 мм. Нужно также проверить глубину, длину, направление подачи, байпас и тип резьбовых переходов. Сравнивать число старых и новых секций один к одному нельзя.

Какой диаметр подключения у Tubog?

В паспорте RIFAR для коллекторов Tubog указан номинальный размер резьбы G3/4. Это дает больше проходное сечение, чем G1/2, но не отменяет гидравлический расчет узла. Переходники и арматуру выбирают под фактический материал и диаметр труб. Момент затяжки и способ герметизации должны соответствовать инструкции производителя и применяемой арматуре.
