Как устроены термовентили и как они работают в радиаторах со встроенными клапанами

Термостатический радиаторный клапан, или термовентиль, - это устройство автоматического регулирования температуры воздуха в помещении, которое управляет расходом теплоносителя через радиатор. Он изменяет пропускную способность прибора в зависимости от температуры окружающего воздуха, поддерживая стабильный микроклимат и снижая потребление тепловой энергии без ручного вмешательства.

Принцип работы термостатического клапана

Термовентиль состоит из двух основных частей - корпуса клапана и термостатической головки. Корпус устанавливается на подающей линии радиатора и содержит запорно-регулирующий механизм. Головка является чувствительным элементом системы.

Внутри термоголовки находится термочувствительная капсула, заполненная воском или жидкостью. При повышении температуры воздуха вещество расширяется и передаёт усилие на шток клапана, постепенно перекрывая поток теплоносителя. Когда температура снижается, вещество сжимается, клапан открывается и увеличивает расход воды через радиатор. Процесс происходит плавно и автоматически, без скачков и резких перекрытий.

Таким образом, термовентиль регулирует не температуру воды, а её количество, проходящее через прибор.

👉 Смотрите каталог радиаторов Tubog Ventil DV1 со встроенными термовентилями.

Механические и электронные термоголовки

Современные термоголовки бывают механическими и электронными. Механические модели регулируются поворотом шкалы и поддерживают температуру в пределах заданного диапазона. Электронные версии работают совместно с цифровыми контроллерами и могут поддерживать температуру с высокой точностью, а также программироваться по времени суток.

В помещениях со сложной циркуляцией воздуха применяются термоголовки с выносным датчиком. Сенсор располагается отдельно от радиатора и измеряет температуру в зоне реального пребывания людей, исключая влияние восходящих потоков тёплого воздуха или солнечного нагрева.

Установка и требования к монтажу

Термовентиль устанавливается на подающей линии радиатора. В двухтрубных системах он работает корректно без дополнительных элементов. В однотрубных системах обязательно требуется байпас - перемычка, обеспечивающая циркуляцию теплоносителя при частичном или полном закрытии клапана.

Термоголовка должна находиться в зоне свободной циркуляции воздуха. Её нельзя закрывать мебелью, шторами или декоративными экранами. Нежелательно размещать головку строго вертикально вверх над радиатором, так как она будет воспринимать тепло от самого прибора. В таких случаях рекомендуется использование модели с выносным датчиком.

Не рекомендуется устанавливать термовентиль в помещении, где расположен центральный комнатный термостат котла. Иначе регулирование может происходить в противофазе.

Настройка термостатического клапана

Первичная настройка выполняется после запуска системы. При закрытых окнах и стабильной температуре клапан полностью открывают. После достижения комфортной температуры положение шкалы постепенно уменьшают до момента стабилизации микроклимата. Дальнейшая работа происходит автоматически.

Важно понимать, что термоголовка регулирует температуру воздуха, а не мощность радиатора как таковую.

Если хотите глубже понять разновидности термостатических вентилей, то читайте нашу стаью: Виды термостатических вентилей и их особенности.

Радиаторы со встроенными термовентилями

Современные радиаторы могут иметь встроенный термостатический клапан, интегрированный в конструкцию на заводе. Такое решение часто используется в моделях с нижним подключением, включая системы типа Ventil, T6 или аналогичные.

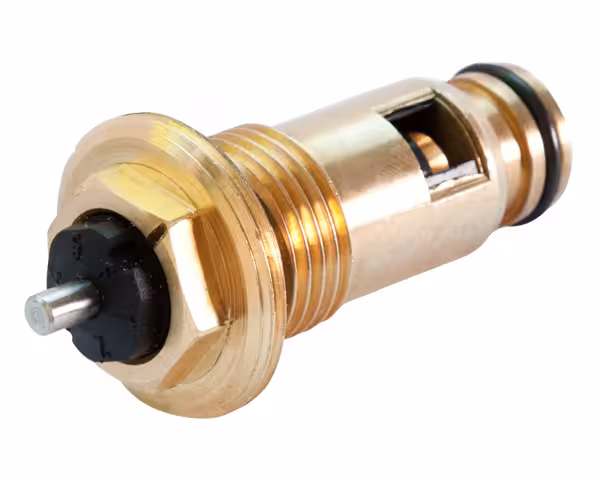

Встроенный клапан называется инсерт. Он выполняет ту же функцию, что и внешний термовентиль, но размещается внутри корпуса радиатора. Это позволяет сократить количество наружной арматуры и сохранить аккуратный внешний вид.

Инсерт устанавливается в верхнем коллекторе радиатора и имеет заводскую преднастройку коэффициента kv. Этот параметр определяет пропускную способность клапана и подбирается под тепловую мощность конкретной модели. Благодаря этому упрощается гидравлическая балансировка системы.

Гидравлическая балансировка и преднастройка kv

Во встроенных клапанах предусмотрена возможность изменения преднастройки. На корпусе инсерта нанесены метки, соответствующие различным значениям открытия. Регулировка позволяет задать необходимое сопротивление потоку воды, чтобы радиаторы в системе прогревались равномерно.

Преднастройка особенно важна в многоквартирных домах и протяжённых контурах, где без балансировки возможен перегрев одних приборов и недогрев других.

Важные технические нюансы

Монтаж встроенного клапана требует соблюдения направления потока теплоносителя. При перепутанной подаче и обратке возможен шум, вибрации или некорректная работа регулирования.

Рекомендуемый момент затяжки инсерта составляет около 30–35 Н·м. Недостаточная затяжка может привести к протечкам, избыточная - к деформации корпуса.

Для нижнего подключения обычно применяется H-образный узел, обеспечивающий корректное распределение потоков.

Преимущества встроенных решений

Радиаторы со встроенными термовентилями позволяют минимизировать количество внешней арматуры и соединений. Это снижает риск протечек и упрощает монтаж. Эстетически такие приборы выглядят аккуратнее, что особенно важно в современных интерьерах.

Интегрированный клапан также обеспечивает более предсказуемую гидравлику, поскольку все параметры заданы производителем.

Итог

Термостатический клапан - это ключевой элемент энергоэффективной системы отопления. Он регулирует расход теплоносителя через радиатор в зависимости от температуры воздуха и поддерживает комфортный микроклимат без постоянного ручного контроля.

Встроенные решения с заводским инсёртом объединяют регулирование и балансировку в едином узле. Это делает систему более компактной, эстетичной и технически устойчивой.
